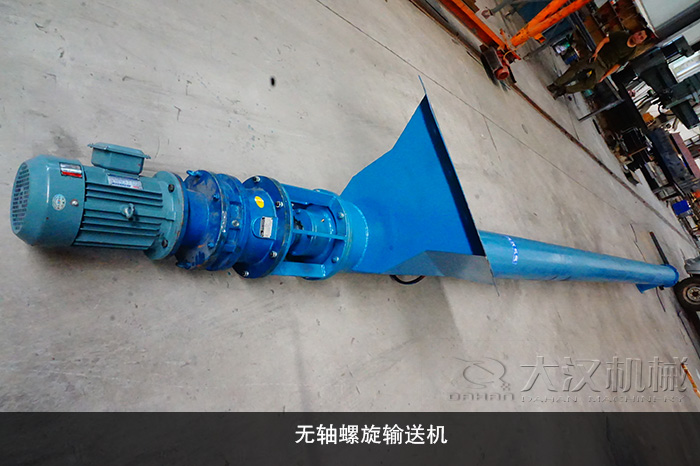

无轴螺旋输送机

无轴螺旋输送机

进料粒度::不限

处理能力::1.9-199立方米

产品优势:无轴螺旋输送机又称防缠绕输送机、垃圾处理输送机。采用无中心轴设计,利用具有一定柔性的整体钢制螺旋推送物料。

适用物料:较松散的、有粘性的、易缠绕物料,输送物料温度可达100℃。

点击咨询优惠报价
7*24小时免费咨询热线 0373-268 2333

无轴螺旋输送机产品导入

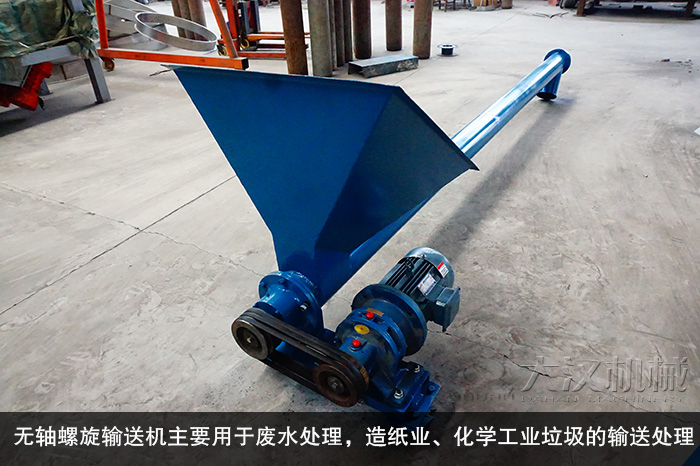

无轴螺旋输送机又称防缠绕输送机、垃圾处理输送机。采用无中心轴设计,利用具有一定柔性的整体钢制螺旋推送物料,解决了传统有轴螺旋输送机和皮带输送机不能或不易输送的物料,如颗粒状和粉状物料、湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞物料、有特殊卫生要求的物料。无轴螺旋输送机主要用于废水处理,造纸业、化学工业垃圾的输送处理。

无轴螺旋输送机性能特点

1、机械化程度高,输送量大,是相同直径有轴螺旋输送机的1.5倍;

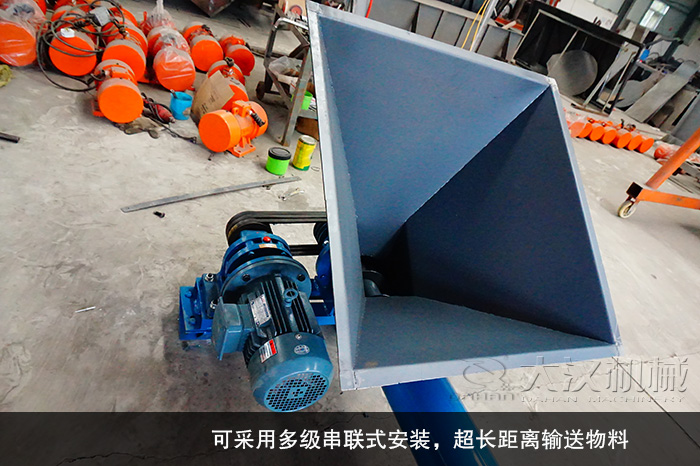

2、可采用多级串联式安装,超长距离输送物料;

3、设备结实耐用,操作控制容易;

4、采用全封闭和易清洗的螺旋表面,保证所送物料不受污染、不泄漏;

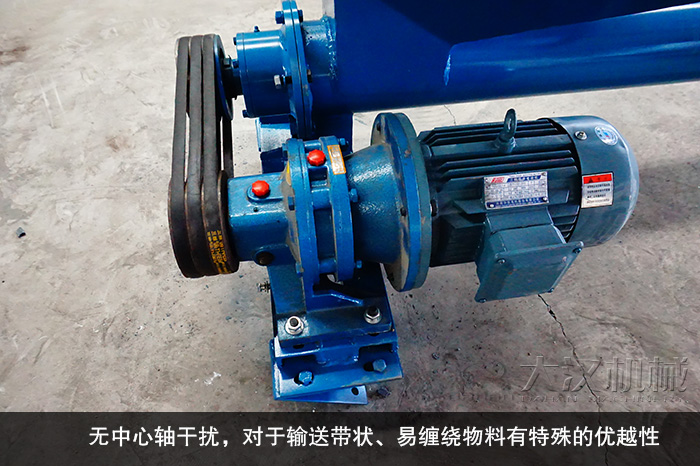

5、无中心轴干扰,对于输送带状、易缠绕物料有特殊的优越性。

无轴螺旋输送机工作原理

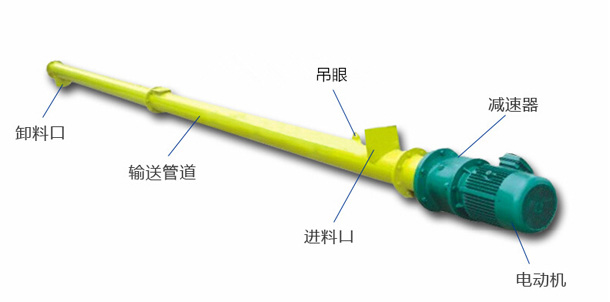

即如同一根旋转的螺旋轴,带动一个螺母沿其轴向移动一样,无轴螺旋输送机螺旋体相当于螺旋轴,物料相当于螺旋输送机螺母,当螺旋体连续旋转时则物料也连续输送。无轴螺旋输送机螺旋体为较厚的带状叶片,通过无轴螺旋输送机驱动端驱动,中间无轴,螺旋体与机壳内壁底部衬板接触(滑动)。

无轴螺旋输送机适用范围

无轴螺旋输送机技术参数

WLS型 螺距(mm) 转速(r/min) 输送量QΦ=0.33(m3/h)
100 100 120 1.9
160 160 90 5.7
200 200 75 18
250 250 75 18
315 315 60 29.1
400 355 60 52.9
500 400 45 69.8
630 450 45 125
800 500 35 174
1000 560 30 261
1250 630 20 305
WLS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
