LS螺旋输送机

LS螺旋输送机

功率::1.6-78(KW)

输送量::2.2-48(m3/h)

产品优势:LS螺旋输送机又称螺旋给料机、绞龙输送机,是在GX螺旋输送机基础上改进的新一代螺旋输送机。

适用物料:粉状、颗粒状和小块状等松散物料。

点击咨询优惠报价
7*24小时免费咨询热线 0373-268 2333

LS螺旋输送机产品导入

LS螺旋输送机

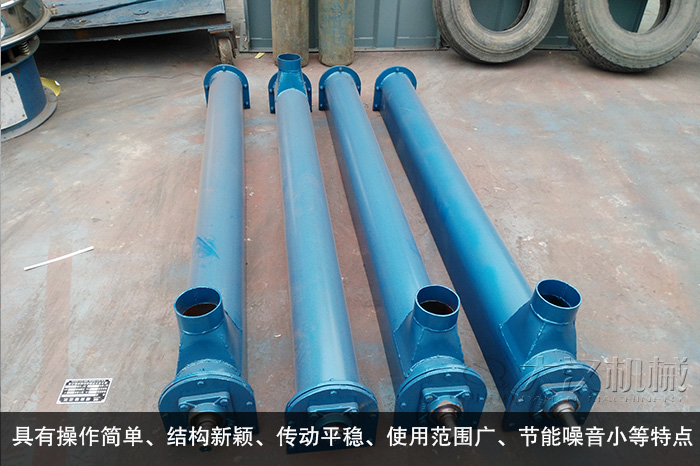

LS螺旋输送机又称螺旋给料机、绞龙输送机,是在GX螺旋输送机基础上改进的新一代螺旋输送机。利用转动的螺旋叶轮将粉状与小颗粒状的物料沿壳体推动而达到输送的效果,具有操作简单、结构新颖、传动平稳、使用范围广、节能噪音小等特点。螺旋输送机广泛应用于建材、化工、电力、冶金、煤矿、焦炭、粮食等行业。

LS螺旋输送机

LS螺旋输送机性能特点

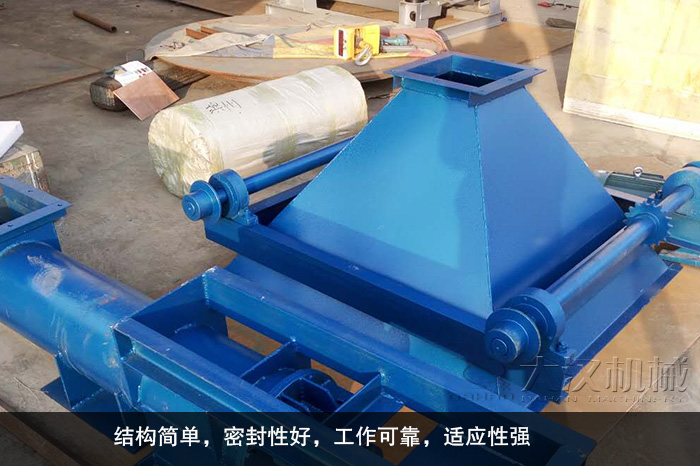

1、结构简单,密封性好,工作可靠,适应性强;

LS螺旋输送机

2、输送效率高,输送方向可逆向,可同时向相反两个方向输送;

3、输送过程中还可对物料进行搅拌、混合、加热和冷却等;

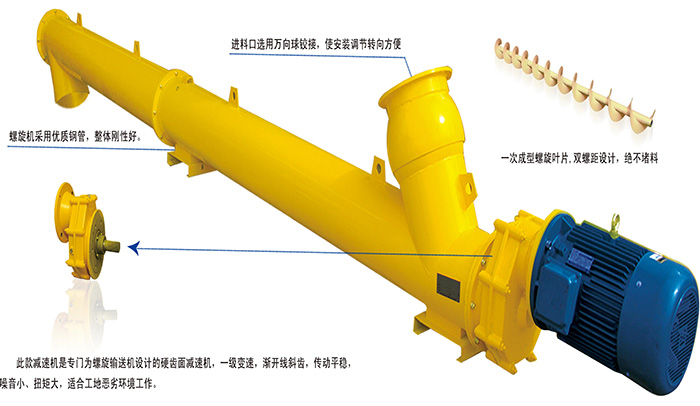

4、采用新型悬挂式中间吊轴承架,加上高转速、变螺距等设计,确保顺畅快速均匀送料;

LS螺旋输送机

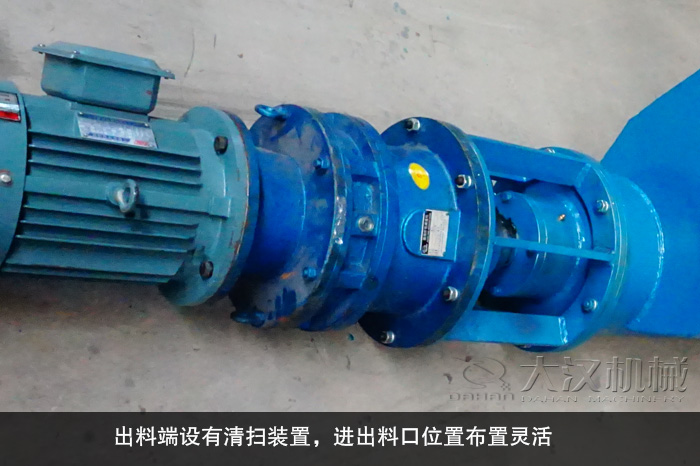

5、出料端设有清扫装置,进出料口位置布置灵活;

6、承载能力大,安装维修方便。

LS螺旋输送机工作原理

LS型螺旋输送机旋转的螺旋叶片将物料推移而进行螺旋输送工作,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。

LS螺旋输送机

LS螺旋输送机适用范围

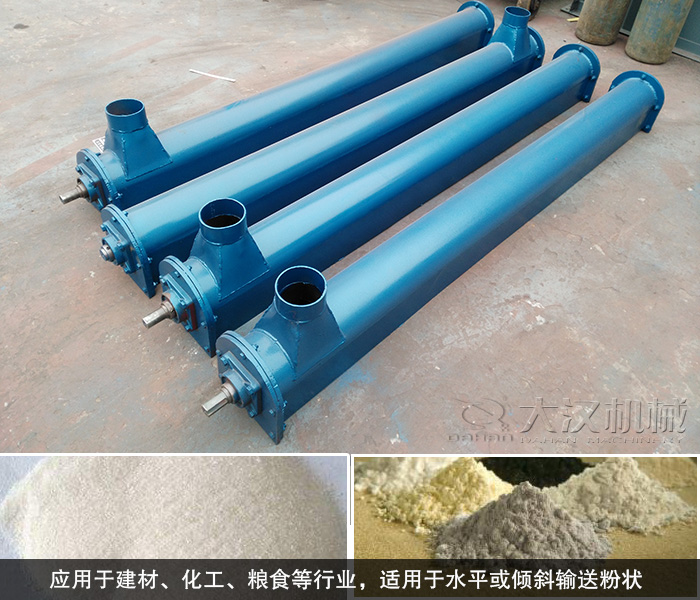

LS型螺旋输送机广泛应用于建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,物料温度小于200℃。

LS螺旋输送机

LS螺旋输送机技术参数

LS型 GX型) 输送量QΦ=0.33(m3/h) 功率Pd 1=10m(KW)) 功率Pd 1=30m(KW) 转速(r/min) 输送量QΦ=0.33(m3/h)
100   2.2 1.1 1.6 120 1.9
160   7.6 1.5 2.8 90 5.7
200 200 11 2.2 3.2 75 18
250 250 22 2.4 5.3 75 18
315 300 36.4 3.2 8.4 60 29.1
400 400 66.1 5.1 11 60 52.9
500 500 93.1 4.1 15.3 45 69.8
630   60 160 8.6 25.9
800   223 12 36 35 174
1000   304 16 48 30 261
1250   458 24.4 73.3 20 305



LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
