TH/HL环链斗式提升机

TH/HL环链斗式提升机

进料粒度::小于100mm

输送量::21-220(m3/h)

产品优势:TH/HL环链斗式提升机是一种圆环链斗式提升机,采用掏取式装料,混合式或重力卸料。

适用物料:粉状、粒状、小块状物料等。

点击咨询优惠报价
7*24小时免费咨询热线 0373-268 2333

TH/HL环链斗式提升机产品导入

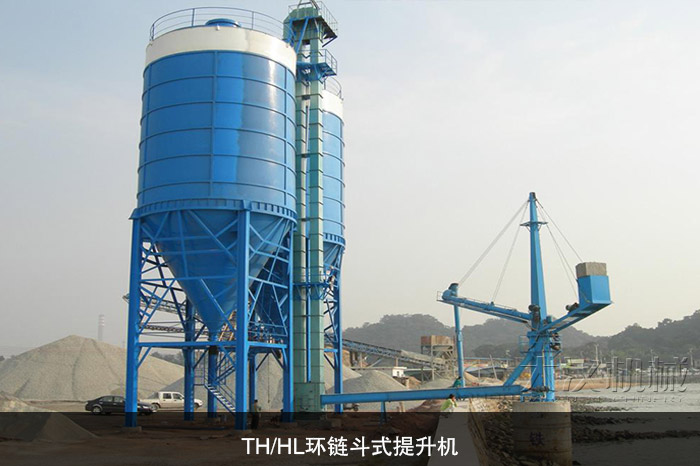

TH/HL环链斗式提升机

TH/HL环链斗式提升机是一种圆环链斗式提升机,采用掏取式装料,混合式或重力卸料。具有结构简单、运行平稳、输送量大、提升高度高、使用寿命长等显著优点,广泛应用于饲料、面粉、食品、化工等行业中各种粉末状、细粒和粗粒物料的垂直输送,物料温度不超过250℃。

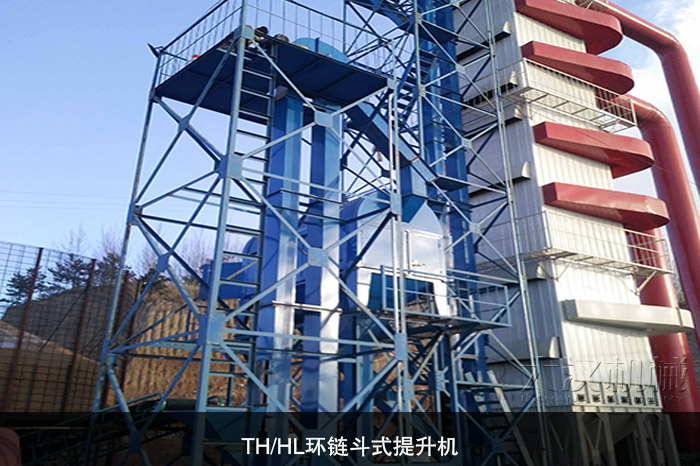

TH/HL环链斗式提升机

TH/HL环链斗式提升机性能特点

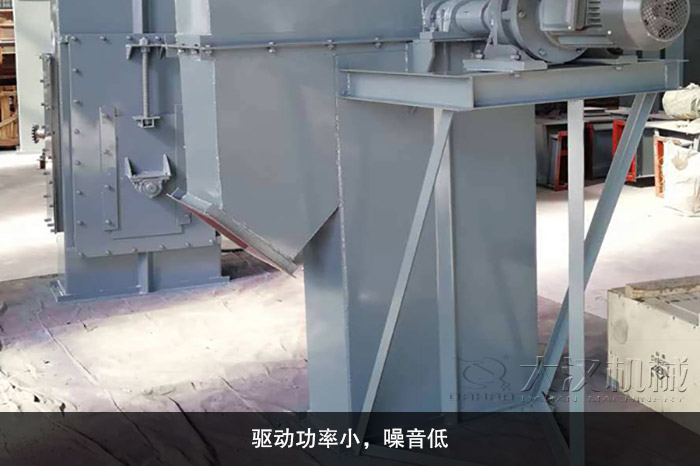

1、驱动功率小,输送量大,噪音低;

2、整机运行可靠性好,无故障时间超过2万小时;

3、提升范围广,对物料的种类、特性要求少;

4、操作简单,提升高度高,运行平稳稳定;

5、结构刚性强,维护方便,易损件少,使用寿命长;

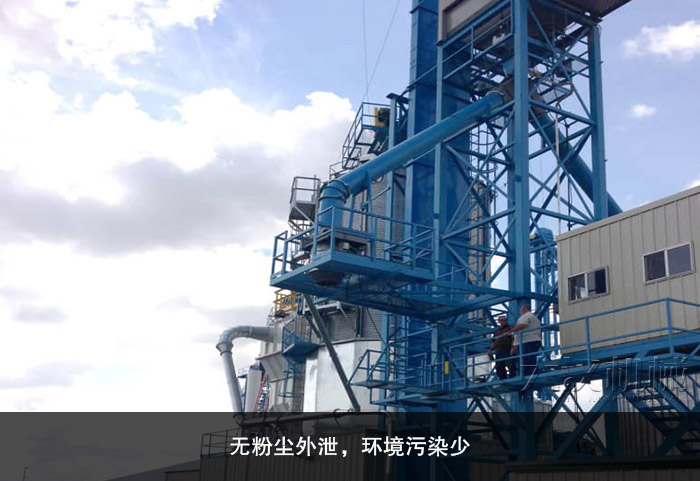

6、密封性能好,提升机运行时,无粉尘外泄,环境污染少。

TH/HL环链斗式提升机工作原理

TH/HL环链斗式提升机

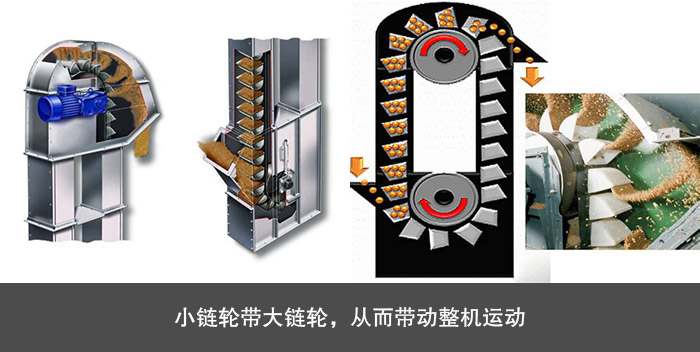

整机机构主要由电动机产生动力通过联轴器将需要的动力传递减速器上,小链轮带大链轮,从而带动整机运动。环链斗式提升机大多为掏取式提取物料,即物料从较低位的进料斗随着输送带或链提升到一定高度后被抛洒出去。本提升机的牵引机构是两根环形链条。

TH/HL环链斗式提升机适用范围

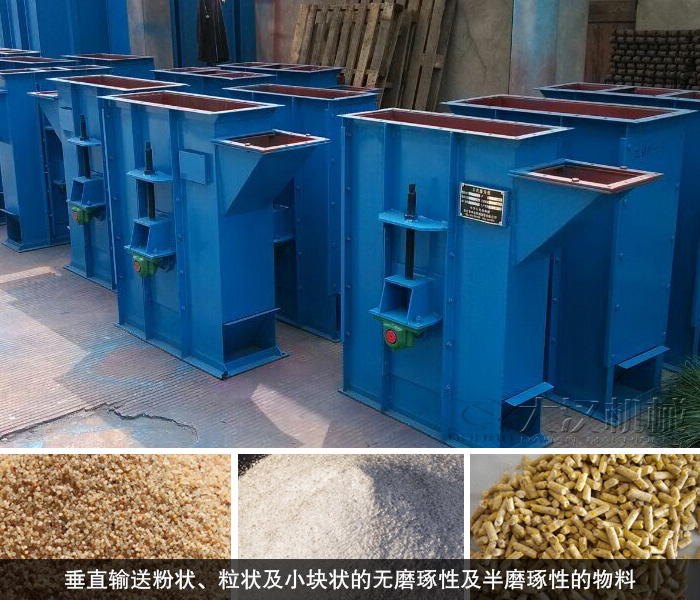

TH/HL环链斗式提升机适用于垂直输送粉状、粒状及小块状的无磨琢性及半磨琢性的物料。

TH/HL环链斗式提升机技术参数

型号 料斗型式 输送量(m3/h) 斗宽(mm) 斗容(L) 链条规格 链条节径(mm) 斗速(m/s) 物料量大块(mm)
TH315 21 315 3.75 500 Φ18×50 630 1.4 45
TH315 36 315 6 500 Φ18×50 630 1.4 45
TH400 36 400 5.9 600 Φ18×50 710 1.4 55
TH400 56 400 9.5 600 Φ18×50 710 1.4 55
TH500 45 500 9.3 688 Φ22×86 800 1.5 65
TH500 70 500 15 688 Φ22×86 800 1.5 65
TH630 68 630 14.6 688 Φ22×86 900 1.5 75
TH630 110 630 23.6 688 Φ22×86 900 1.5 75
TH800 87 800 23.3 920 Φ26×92 1000 > 1.6 85
TH800 141 800 37.5 920 Φ26×92 1000 > 1.6 85
TH1000 141 1000 37.6 920 Φ26×92 1250 > 1.6 100
TH1000 220 1000 58 920 Φ26×92 1250 > 1.6 100
型号 TH315 TH400 TH500 TH630 TH800 TH1000
料斗型式 Zh Sh Zh Sh Zh Sh Zh Sh Zh Sh Zh Sh
输送量(m3/h) 21 36 36 56 45 70 68 110 87 141 141 220
斗宽(mm) 315 400 500 630 800 1000
斗容(L) 3.75 6 5.9 9.5 9.3 15 14.6 23.6 23.3 37.5 37.6 58
斗距(mm) 500 600 688 688 920 920
链条规格 Φ18×50 Φ18×50 Φ22×86 Φ22×86 Φ26×92 Φ26×92
链条节径(mm) 630 710 800 900 1000 1250
斗速(m/s) 1.4 1.4 1.5 1.5 1.6 1.6
物料量大块(mm) 45 55 65 75 85 100

注意:

1、表中斗容为计算斗容,输送量按填充系数0.6计算得出。

2、TH型斗提机料斗用途:

Zh—中深斗:输送湿粘性物料,如糖、湿细沙等。

Sh—深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。

3、HL型斗提机料斗的用途:

Q—浅圆底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。

S—深圆底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
