TD/D型斗式提升机

TD/D型斗式提升机

进料粒度::大小颗粒均可

输送量::5.4-66(m3/h)

产品优势:TD型斗式提升机是基于D型斗式提升机基础上研制而成的新型斗式提升机产品,代号为TD,即带式斗式提升机。

适用物料:粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等。

点击咨询优惠报价
7*24小时免费咨询热线 0373-268 2333

TD/D型斗式提升机产品导入

TD型斗式提升机

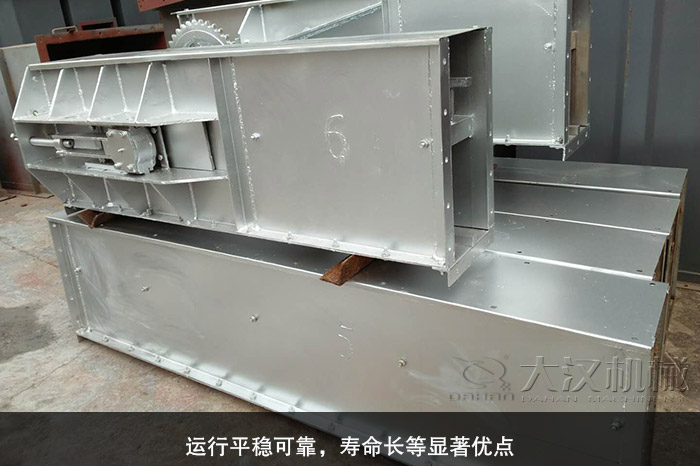

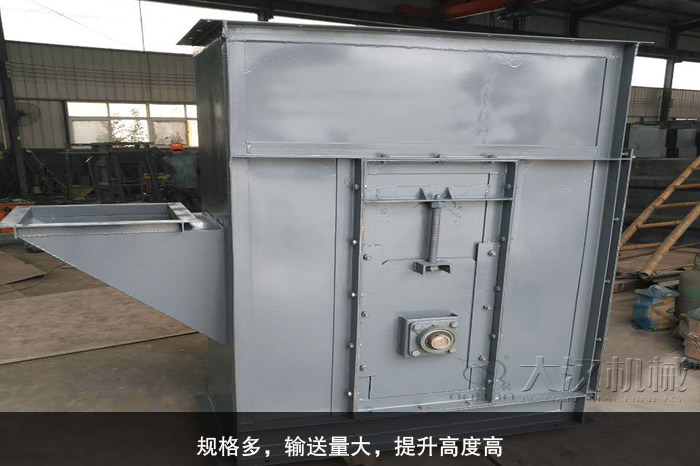

TD型斗式提升机是基于D型斗式提升机基础上研制而成的新型斗式提升机产品,代号为TD,即带式斗式提升机。与D型斗式提升机相比,具有规格多,输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。适用于垂直输送堆积密度不大于1.5t/m3的粉状、粒状及小块状且磨琢性较小的散状物料。

TD/D型斗式提升机性能特点

1、输送量大,运行平稳,挖取式装料,离心重力式卸料;

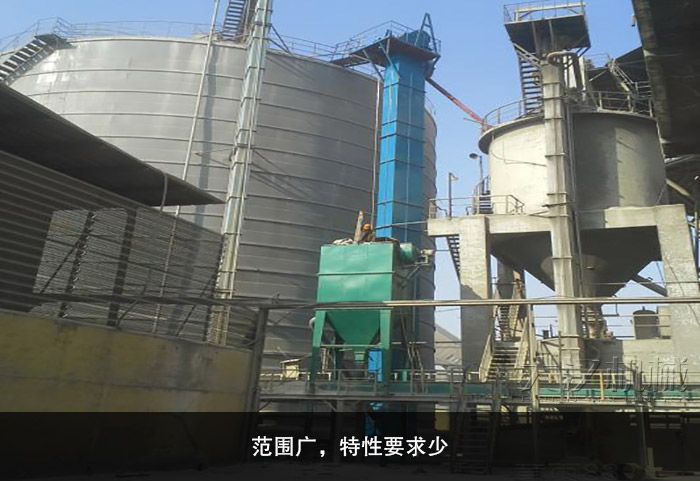

2、输送效率高,料斗形式多,提升范围广;

3、驱动功率小,在物料提升时几乎无回料和挖料现象;

4、先进的设计原理和加工方法,提升机提升高度高;

5、密封性好,环境污染少,噪音低,节能环保;

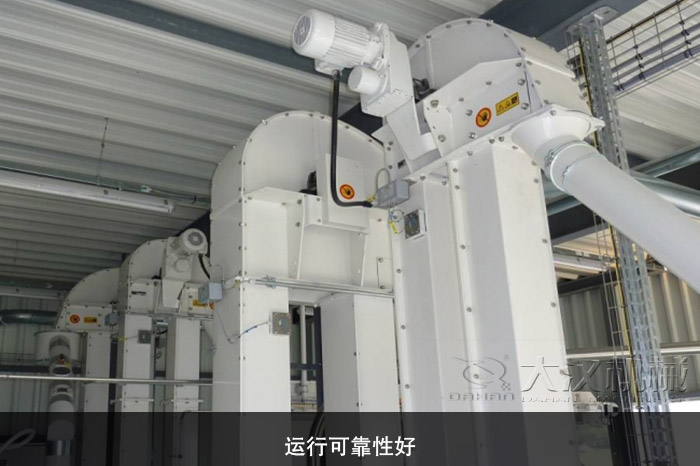

6、故障率低,使用寿命长,维修保养方便。

TD/D型斗式提升机工作原理

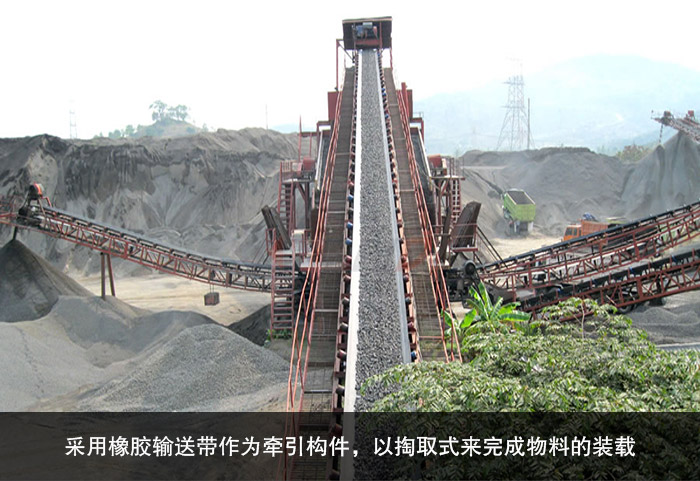

TD型斗式提升机采用橡胶输送带作为牵引构件,以掏取式来完成物料的装载。装载的进料口设在设备的尾部,这样更有利于物料的装载输送。当物料通过进料口被放入提升机底端后,使畚斗(即料斗)在输送带的牵引下,装入物料匀速向上运行;当载有物料的畚斗运行至顶端,以离心式或者混合式方式卸料;这样就完成提升机的整个输送过程。

TD/D型斗式提升机适用范围

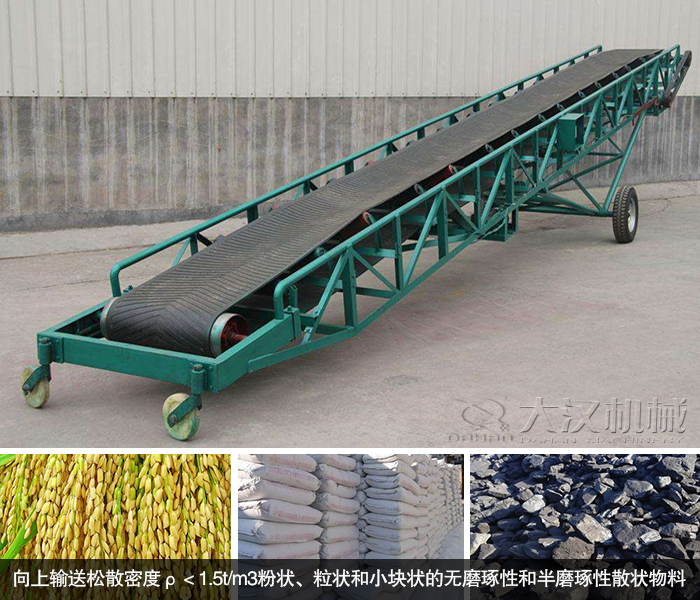

TD/D型胶带斗式提升机适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如粮食、煤、水泥、碎矿石等。

TD/D型斗式提升机技术参数

型号 料斗形式 输送量(m3/h)) 物料量大块(mm) 型号 料斗形式 输送量(m3/h)) 物料量大块(mm)
TD160 Q 5.4 25 TD500 Q 38 60
TD160 h 9.6 160 TD500 h 70 60
TD160 zD 9.6 25 TD500 zD 58 60
TD160 Sd 16 25 TD500 Sd 92 60
TD250 Q 12 35 TD630 h 85 60
TD250 h 22 35 TD630 zD 89 60
TD250 zD 23 35 TD630 Sd 142 70
TD250 Sd 35 35 TD160 Q 4.7 70
TD315 Q 17 45 TD160 S 8 25
TD315 h 30 45 TD250 Q 18 25
TD315 zD 25 45 TD250 S 22 35
TD315 Sd 40 45 TD350 Q 25 35
TD400 Q 24 55 TD350 S 42 45
TD400 h 46 55 TD450 Q 50 45
TD400 zD 41 55 TD450 Q 50 55
TD400 Sd 66 55 TD450 S 72 55
型号 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
输送量(m3/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗宽(mm) 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距(mm) 280 350 360 450 400 500 480 560
带宽(mm) 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料量大块(mm) 25 35 45 55
型号 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
输送量(m3/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗宽(mm) 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距(mm) 500 625 710 300 400 500 640
带宽(mm) 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料量大块(mm) 60 70 25 35 45 55
